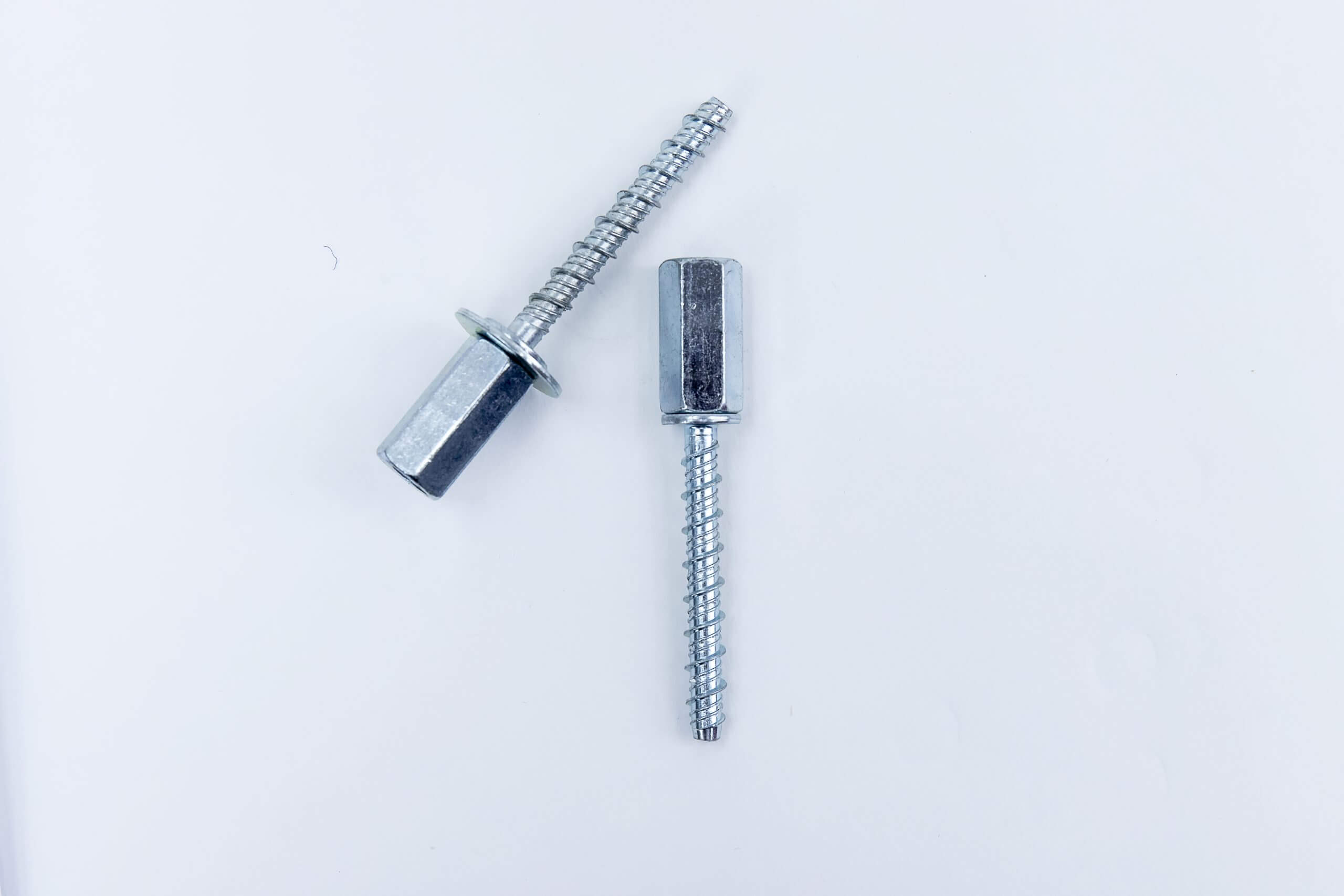

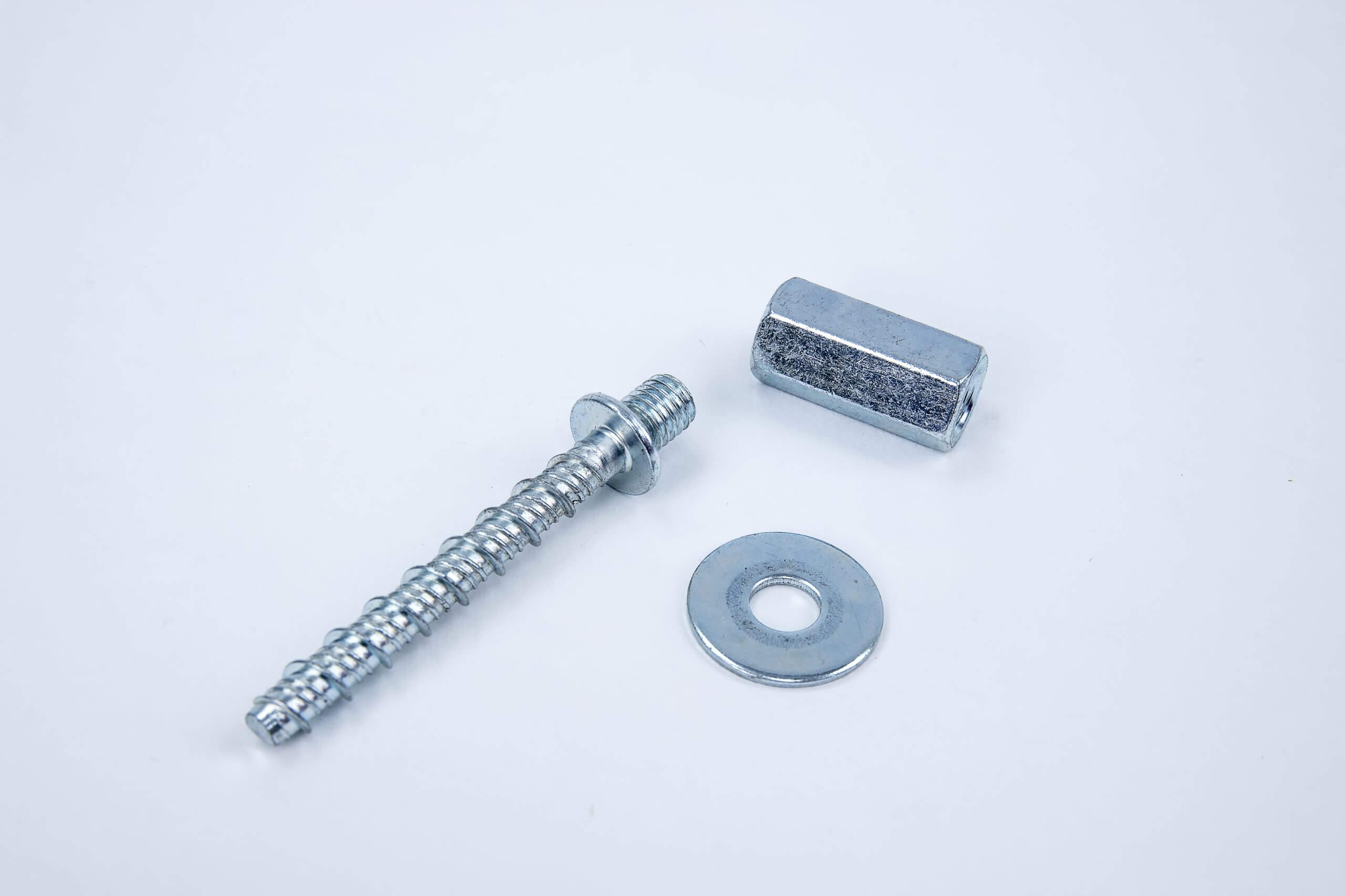

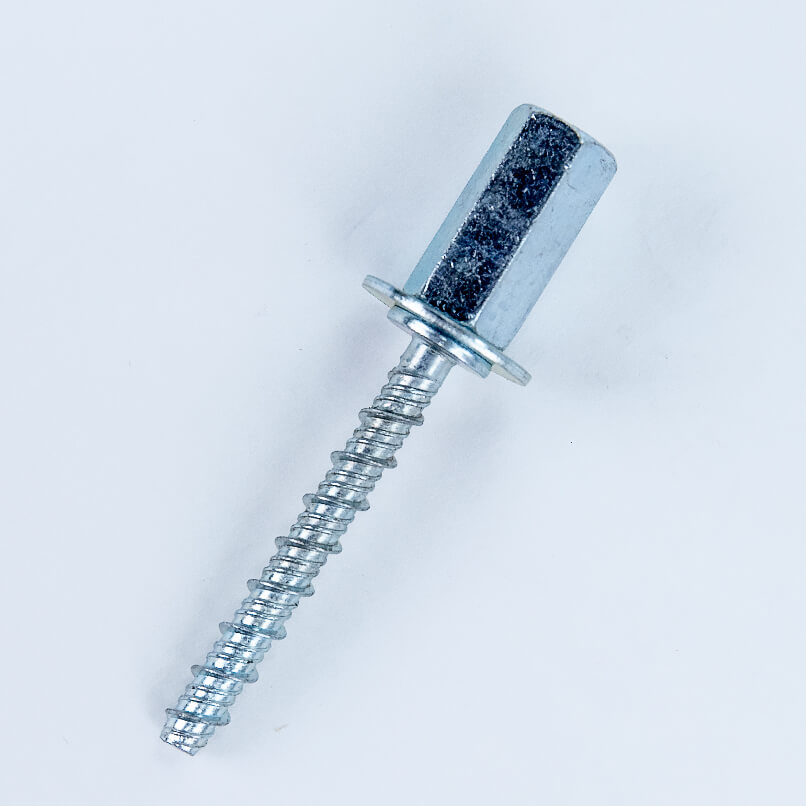

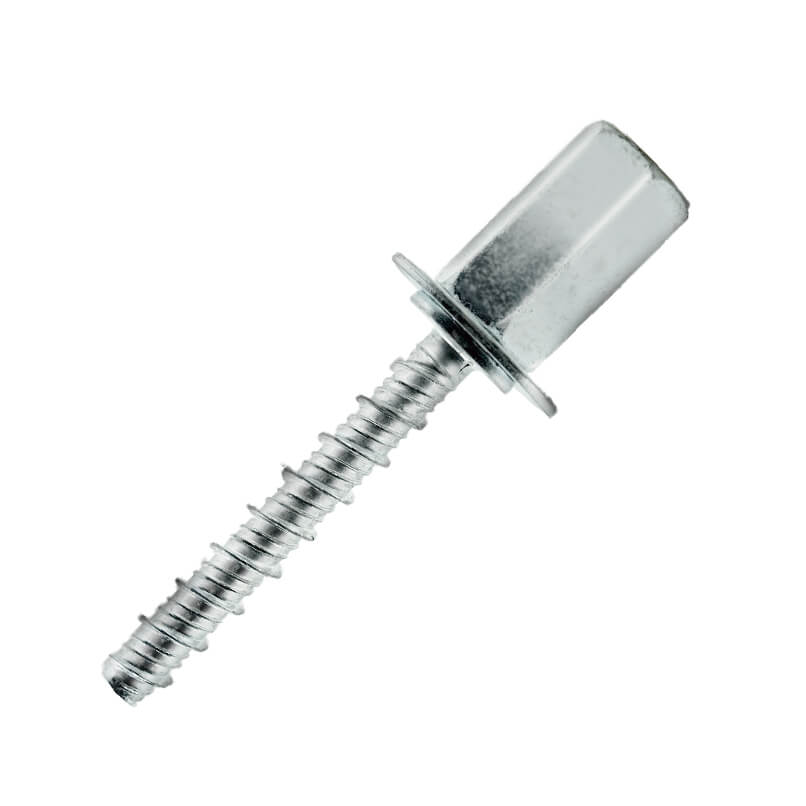

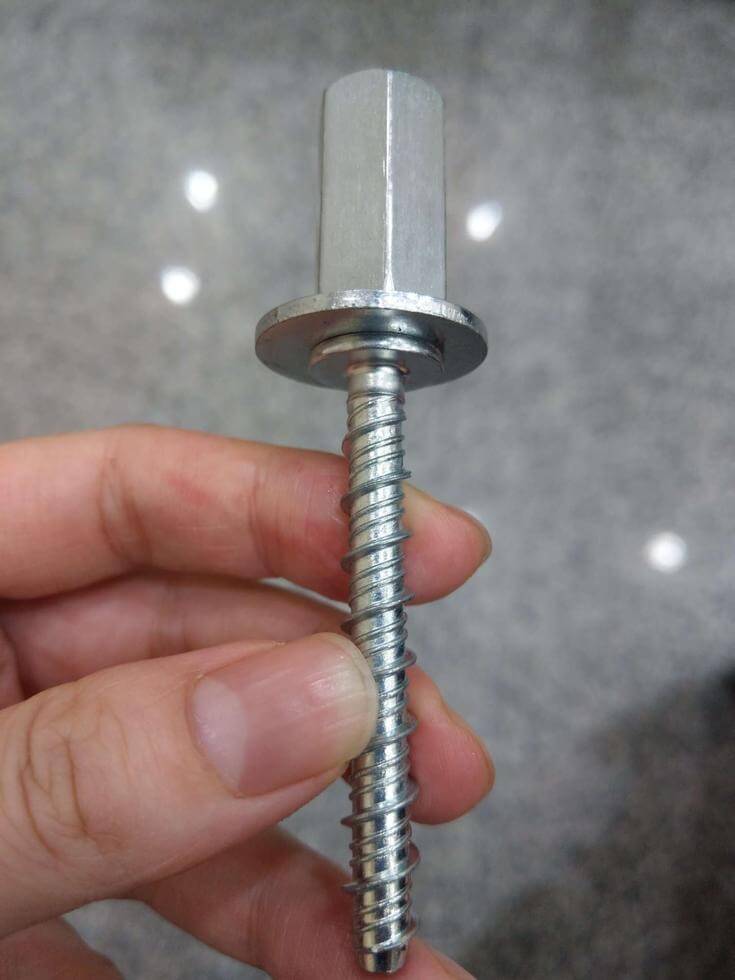

tornillo de hormigón con rosca interior M8/M10

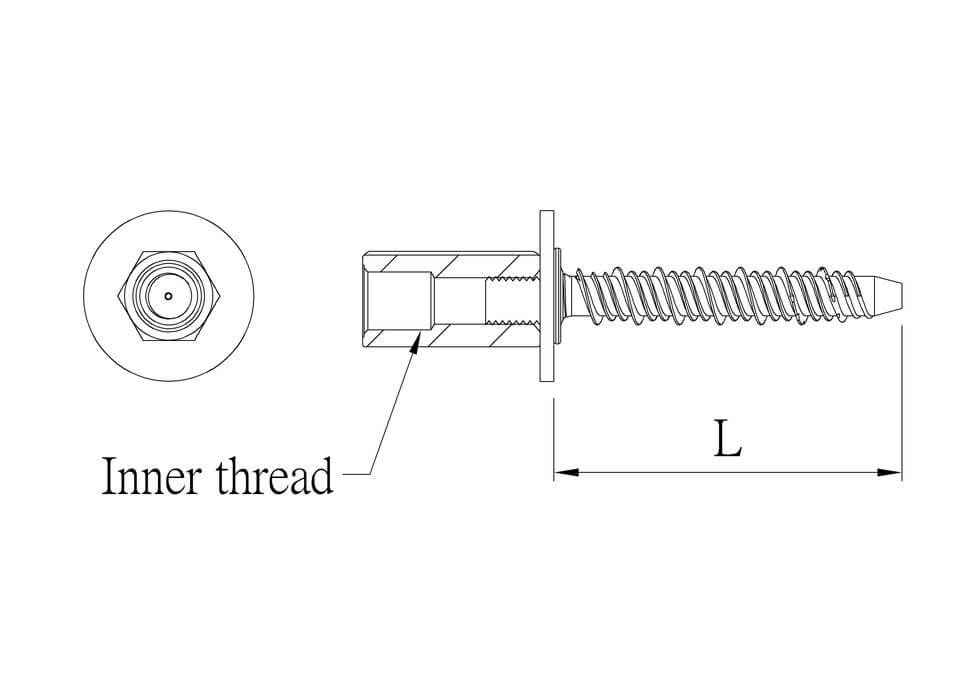

Internal Thread Size
SIZE
Embedment depth in the concrete (mm)
Drill Diameter(mm)
Wrench Size(mm)
M8/M10
7.5X55
40 / 55
6
13
M10/M12
10.5X60
50 / 60
8
15
Internal Thread Size
Thread Size
Drill Diameter(mm)
Wrench Size(mm)
- El tornillo de hormigón de 6 mm de diámetro con una evaluación ETA 14/0374 y ETA 21/0177 la categoría de rendimiento de sistemas no estructurales redundantes para estándares de seguridad adicionales.
- El diseño del tornillo para hormigón con rosca triple hi-low ofrece el máximo rendimiento en el montaje de varillas roscadas o elementos de conexión y una distancia al borde y entre ejes pequeña
- El tornillo de hormigón Joker de 6 mm de diámetro de broca ofrece la posibilidad de uso en losas alveolares pretensadas, es ideal para la instalación aérea, simplifica enormemente el trabajo.
- La aprobación de ETA del tornillo de hormigón permite el ajuste y fácil de quitar por completo
- Las diferentes profundidades de empotramiento aprobadas permiten que los tornillos se utilicen en una amplia gama de aplicaciones, lo que garantiza una excelente flexibilidad.
- Clase de resistencia al fuego
- Vds CEA 4001
- Seismic C2
APLICACIONES
- Varios tubos
- Sistemas de rociadores
- estanterías altas
- barandillas
- Tubería o conducto de ventilación
- Techos alveolares de hormigón pretensado
MATERIALES DE CONSTRUCCIÓN
- Hormigón C20/25 a C50/60, fisurado y no fisurado
- Losas pretensadas de hormigón alveolar, resistencia C30/37
- Piedra
- Ladrillo
- Albañilería
- Sólido
Montaje
- Taladre un orificio en el material base, el orificio debe perforarse más profundo que la profundidad de empotramiento del tornillo de acuerdo con nuestras instrucciones de instalación ETA (se requiere orificio piloto)
- Limpie el orificio de todos los escombros.
- Inserte el extremo puntiagudo del tornillo para concreto a través del accesorio y en el orificio del material de base.
- Atornille el tornillo o use una llave de impacto eléctrica lentamente, permitiendo que las roscas penetren en el material base.
